1台で2台分のフィルター機能を搭載した独自構造

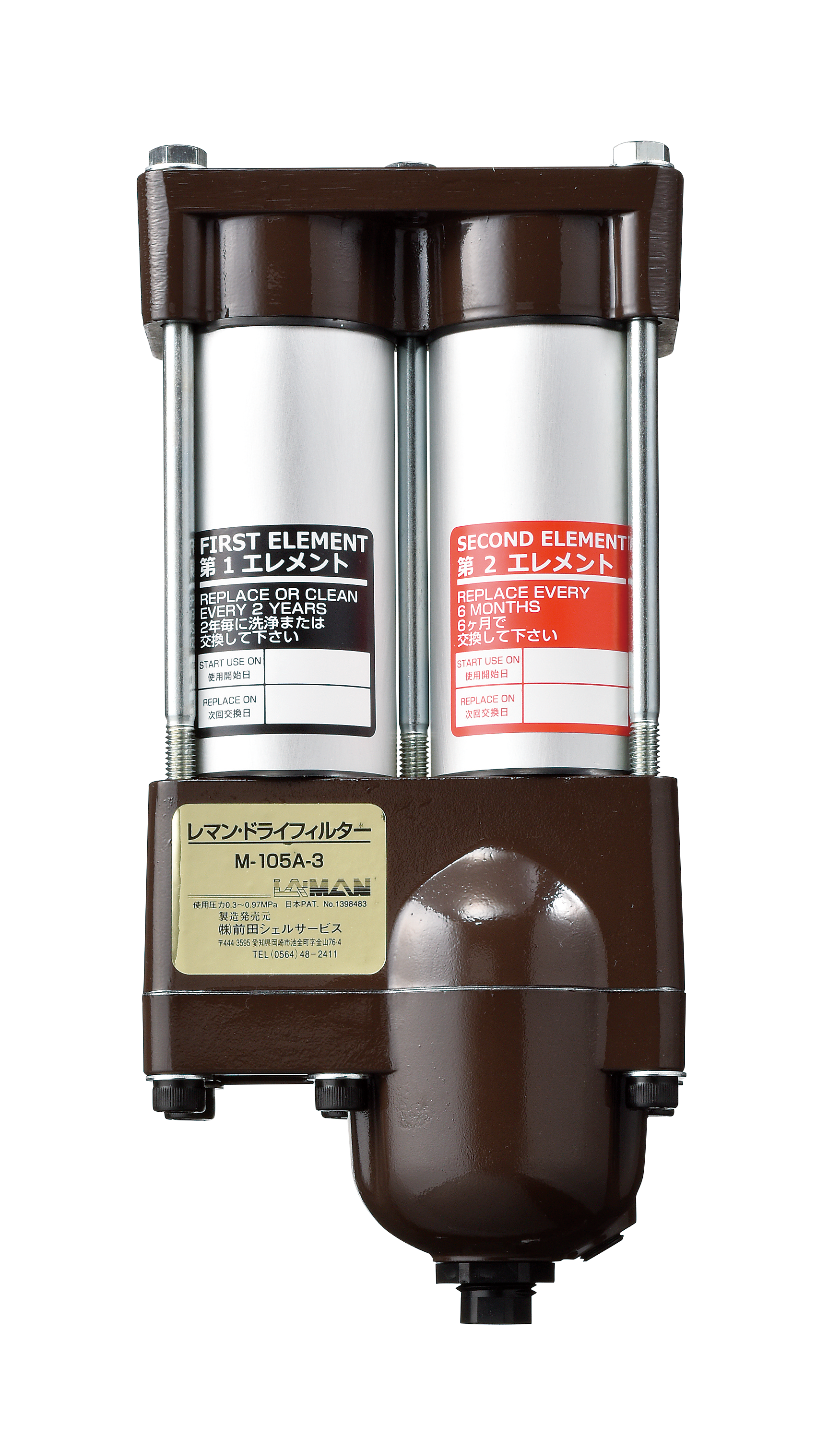

レマン・ドライフィルター
クリーンエアーを必要とする用途に
水滴ゼロ・油滴99％除去、5μm以上の固形粒子を除去
水道のように発生したドレンもレマンドライフィルター1台でドライエアーにし、エアーガンやエアー機器のドレントラブルを防ぎます。
仕様
SPECIFICATION◆オートドレンタイプ
| 品番 | 使用圧力 （MPa） |
使用温度 範囲 (℃) |
固形粒子 除去 (μm) |
最大流量 (ℓ/min(ANR)) (0.7MPa時) |
接続口径 （Rc） |
質量 （Kg） |
付属品 |
| M-105A-5 |
0.3～0.97
|
5～60 | 5 | 750 | 3/8 | 1.1 | ブラケット ブラケットボルト プッシュピン |
| M-105-4A-5 | 1/2 | ||||||
| M-110A-5 | 1,500 | 3/4 | 2.9 | ||||
| M-120A-5 | 3,000 | 1 | 6.2 | ||||
| M-140A-5 | 6,000 | 1-1/4 | 13.6 | ||||
| M-160A-5 | 1/1/2 | ||||||
| M-180A-5 | 12,000 | 2 | 28.6 |
● ℓ/min（ANR）とは、大気圧状態での容積のことです。
◆ウィープバルブタイプ
| 品番 | 使用圧力 （MPa） |
使用温度 範囲 (℃) |
固形粒子 除去 (μm) |
最大流量 (ℓ/min(ANR)) (0.7MPa時) |
接続口径 （Rc） |
質量 （Kg） |
付属品 |
| M-103-5 | 0.3～1.71 | 5～60 |
5 |
300 | 1/4 | 0.4 | ホース |
| M-105-5 | 750 |
3/8 | 0.9 |
ブラケット ブラケットボルト ホース |
|||
| M-105-4-5 | 1/2 | ||||||
| M-110-5 | 1,500 | 3/4 | 2.9 | ||||
| M-120-5 | 3,000 | 1 | 5.8 | ||||
| M-140-5 | 6,000 | 1-1/4 | 12.7 | ||||
| M-160-5 | 1/1/2 | ||||||
| M-180-5 | 0.3～0.97 | 12,000 | 2 | 28.5 |
● ウィープバルブでのエアーパージ量は100～300ℓ/hです。
◆交換エレメント型式
| フィルター本体型式 | 第1エレメント | 第2エレメント |
| M-103-5 | M-103-1F | M-103-2F-5 |
| M-105A-5,M-105-4A-5 M-105-5,M-105-4-5 |
M-105-1F | M-105-2F-5 |
| M-110A-5,M-110-5 | M-110-1F | M-110-2F-5 |
| M-120A-5,M-120-5 | M-120-1F | M-120-2F-5 |
| M-140A-5,M-140-5 | M-140-1F | M-140-2F-5 |
| M-180A-5,M-180-5 | M-180-1F | M-180-2F-5 |
特徴
SPECIFICATION■水滴ゼロ！油滴99％除去！圧損の少ない省エネ設計！
第1エレメントで約90%上の水滴・油滴が除去されま、第2エレメントで竜巻と同じ真空状態が起こり、第1エレメントで除去されなかった水滴が気化されドライエアーを作ります。
■水道なみのドレンも１台でドライエアーに
梅雨時期や外気との工場内の温度差が大きいと、コンプレッサー内に「水道管」のように大量にドレンが発生するケースがあります。水道のように発生したドレンも、何連にもフィルターを設置する必要はなくこれ１台でドライエアーにし、エアー機器のトラブルを防ぎます。
■確実な作動オートドレン内蔵
自動でドレンを排出するのでドレン抜きの手間が省けます。エア圧を利用する為電源不要で省エネです。
その他
otherエレメントの交換時期
第1エレメン卜は2年に1度洗浄または交換してください。
第2エレメント6カ月ごとに（約1000時間）交換してください。
オー卜ドレンは6〜10カ月ごとに水洗いしてください。※保証期間は1年です。
寒冷地などでドレンが残っている場合、凍結のおそれがありますので、終了後はドレンを完全に排出してください。
6カ月以上使用されますと、清浄度の高い高品質なエアーが得られません。
エレメントの交換手順
交換手順はこちらの動画をご覧ください。
各種資料
materialsオートドレンタイプ製品カタログ
ウィープバルブタイプ製品カタログ
